杂散电流监检测及腐蚀评估

交直流干扰监检测、评估及消减

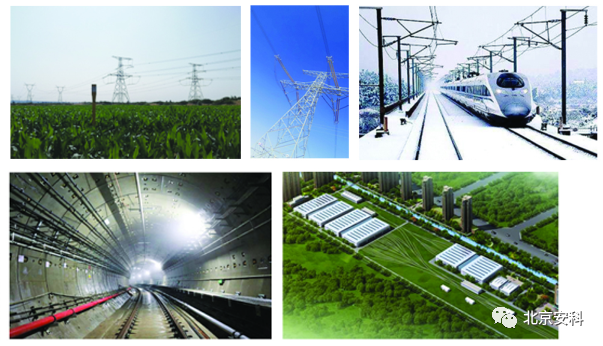

       “十一五”以来，我国基础设施建设进入高速发展期，大量跨区域油气长输管道，高压、特高压交流和直流输电线路，电气化铁路和城市地铁等能源、交通设施陆续建成投产。这些基础设施为人民带来便利的同时，也带来了未曾预测到的相互干扰问题，近年来，发生了多起交流和直流干扰导致的管道安全事件和事故。

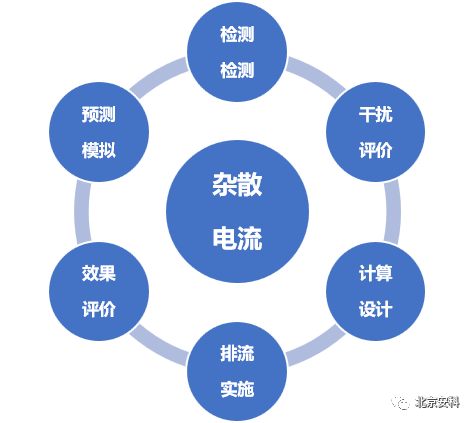

        北京安科管道在管道交直流干扰监检测及消减领域研究和实践应用十余年，形成了干扰预测、监检测、干扰腐蚀评价、干扰模拟计算、干扰消减及消减效果评价等完整的技术链条，可以为管道管理者提供完整的技术服务。

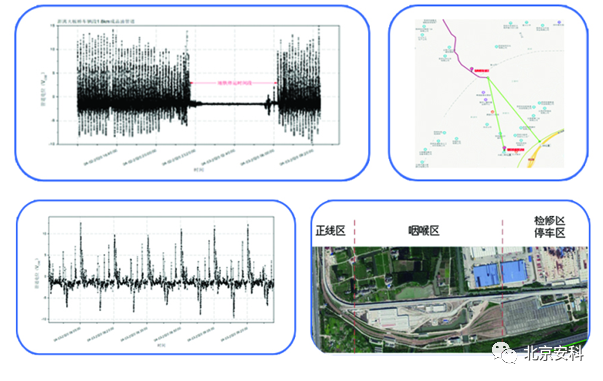

地铁直流杂散电流干扰监检测

       至2022年，我国目前已经有53多个城市开通运营铁道交通9500余公里，地铁对管线的干扰愈发严重和普遍。华南某管线由于地铁杂散电流干扰导致管地电位波动达±30V，安全运行造成严重威胁。

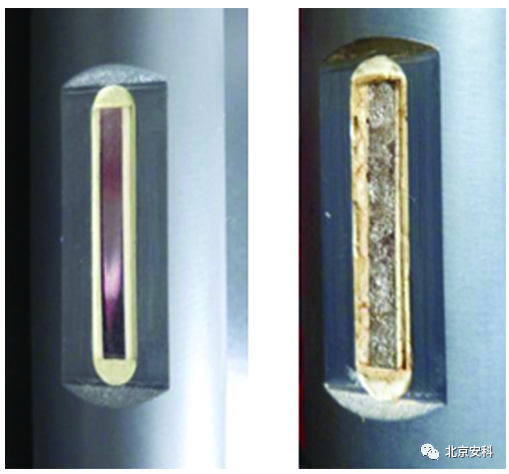

埋地管道在动态直流干扰状态下的腐蚀评估是管道管理者最为关注、也是业界前言课题，安科管道在长期的实践中积累了丰富的干扰及腐蚀数据库，为腐蚀评估奠定了基础。

高压直流输电系统接地极干扰

      国内某管线的监测结果显示，高压直流输电线路（HVDC）在单极运行时，造成该管道超过300V的电干扰，管中干扰电流达到上百安培，管道在单极运行期间遭到严重腐蚀，电干扰对管道管理人员和设备安全造成严重威胁。

       安科管道在对HVDC干扰的持续监测和研究过程中，总结了国内主要接地极对管道的干扰规律，利用安科智能测试系统，对陕京管道、西气东输、西南管道、西部管道等企业的油气管道所受干扰的程度、范围及腐蚀速率进行了有效监测。

       有关研究成果和检测数据是国家能源局出台的油气管道干扰控制措施文件的重要依据。

智能测试桩对高压直流干扰的监测

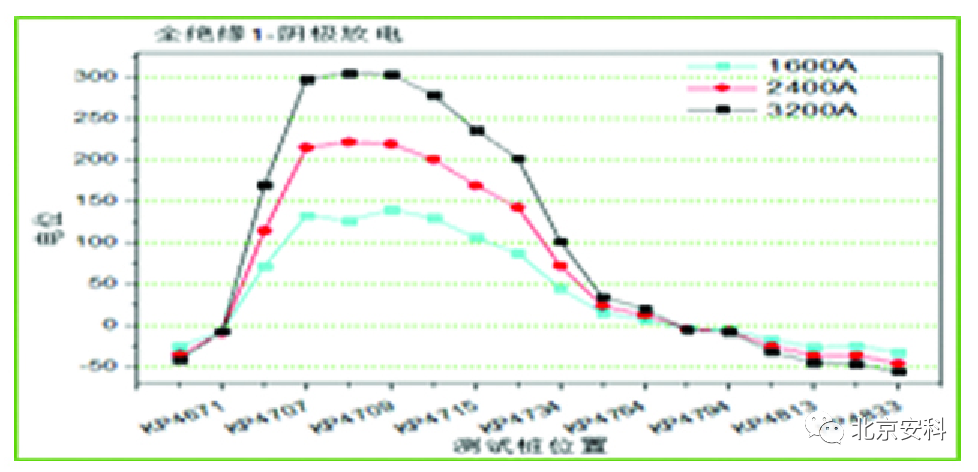

单极运行对管道电位的干扰

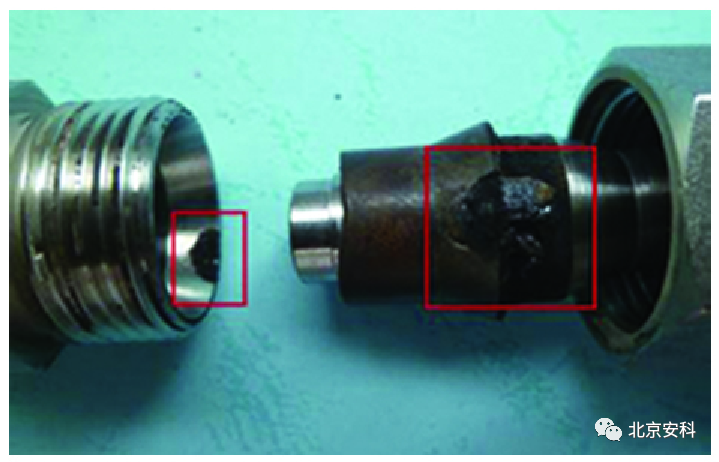

HVDC单极运行导致管道设施损坏

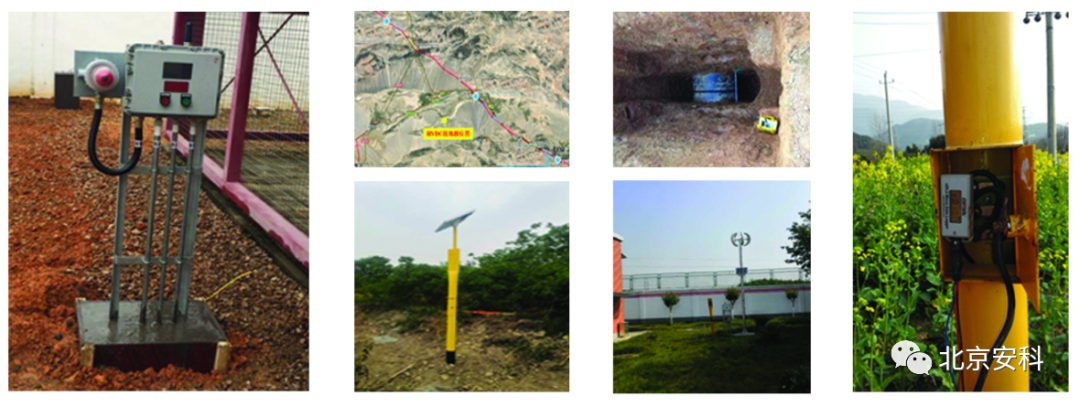

沿管道布置的相关检测及报警设施

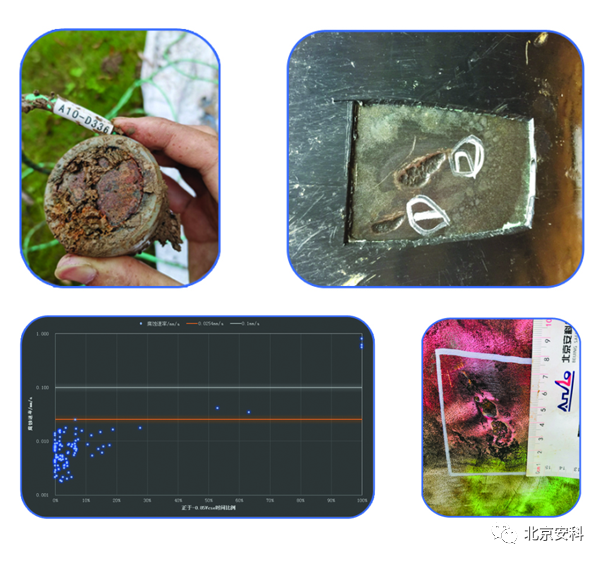

HVDC造成的腐蚀

高压交流输电线路及电气化铁路交流干扰监检测

交流输电线路、电气化铁路通过电感、电容、电阻耦合等方式会对管道产生交流干扰，其中以电磁感应干扰最为普遍。交流干扰对设备的人身安全造成威胁，影响阴极保护系统正常工作，并能引起交流腐蚀，危害管道安全。

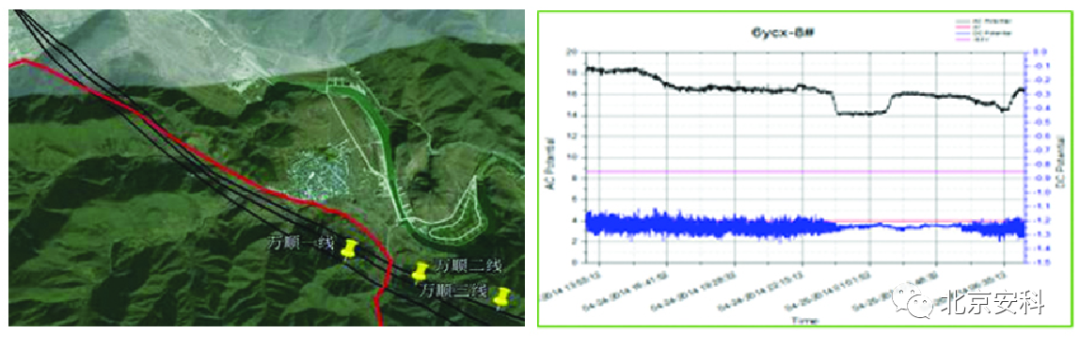

高压输电线路对管道造成的交流干扰

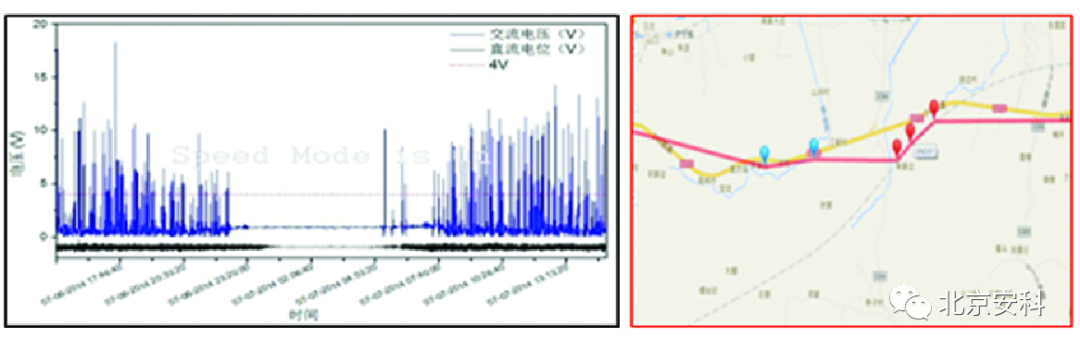

电气化铁路运行造成的管道交流电压波动

       交流腐蚀风险受交流电压、交流电流密度、管道阴极保护状况土壤情况、涂层缺陷点形貌等多种因素影响。在阴极保护电位符合标准要求的情况下也可能发生交流腐蚀，必须综合依据各相关参数对交流腐蚀可能性进行评价。
